전기 장비의 전원이 켜지면 돌입 전류라고 하는 갑작스러운 전류 급증이 발생하는 경우가 많습니다. 이 전류 급증은 정상 상태 작동 전류보다 몇 배나 높을 수 있습니다. 이러한 전류 급증은 민감한 부품을 손상시키거나 퓨즈를 끊어버리거나 시스템 수명을 단축시킬 수 있습니다. 바로 이 부분에서 NTC 돌입 전류 제한기가 중요한 역할을 합니다.

돌입 전류란 무엇인가?

돌입 전류는 전원이 처음 공급될 때 장치로 유입되는 초기 서지입니다. 이는 충전되지 않은 커패시터가 단락 회로처럼 작용하고 변압기와 같은 자기 부품이 시동 시 높은 자화 전류를 소모하기 때문에 발생합니다.

유입 전류로 인해 발생하는 일반적인 문제는 다음과 같습니다.

• 부품이 과열되거나 소손되었습니다.
• 퓨즈가 끊어졌습니다.
• 변압기 스트레스.
• 장비의 신뢰성이 저하됩니다.

NTC 돌입 전류 제한기는 어떻게 작동하나요?

NTC(음의 온도 계수) 서미스터는 온도에 민감한 저항기입니다.ir 저항 온도가 증가할수록 감소합니다. NTC 서미스터 2단계 보호 기능을 제공합니다.

1. 시동 시: 서미스터는 차갑고 높은 저항을 제공하여 돌입 전류를 제한합니다.

2. 작동 중: 서미스터에 전류가 흐르면 자체 발열이 발생합니다. 저항이 감소하여 전력 손실을 최소화하면서 정상적인 전류 흐름이 가능해집니다.

이러한 특징으로 인해 NTC 서미스터는 기존의 고정 저항기나 복잡한 릴레이 기반 회로에 비해 비용 효율적이고 공간을 절약할 수 있는 솔루션입니다.

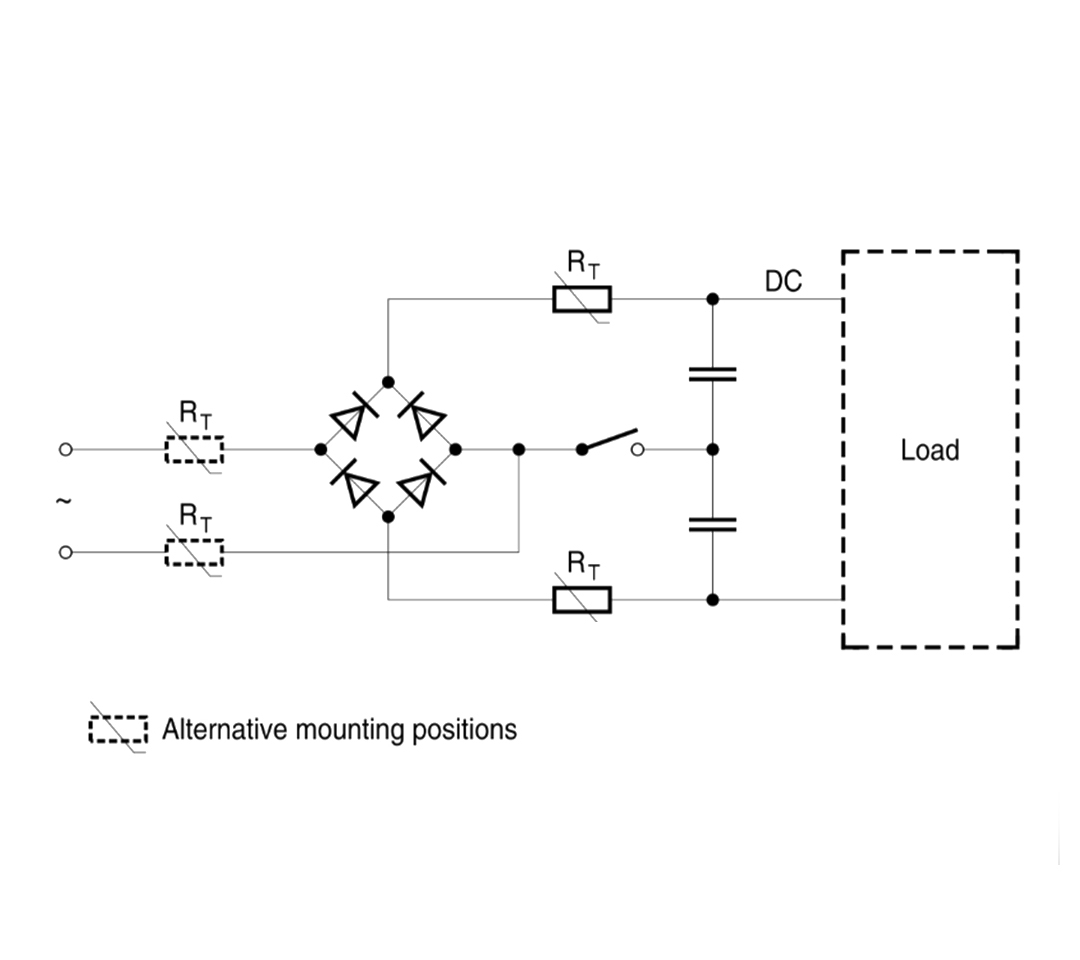

전형적인 회로 통합.

N티씨티 돌입 전류 제한기 일반적으로 부하 및 전력 입력과 직렬로 배치됩니다. 이러한 배치는 다음과 같은 경우에 이상적입니다.

• 스위칭 전원 공급 장치.
• 모터.
• 변압기.
• 고용량 입력 회로.

⚠ 중요 참고 사항: NTC 서미스터를 병렬로 사용하지 마십시오. 전류 불균형으로 인해 과열이나 고장이 발생할 수 있습니다.

주요 선택 매개변수.

선택할 때 NTC 돌입 전류 제한기엔지니어는 다음 사항을 고려해야 합니다.

• 최대 정상 상태 전류: 장치의 작동 전류보다 높아야 합니다.
• 내한성(R25): 돌입 전류가 얼마나 억제되는지를 결정합니다.
• 최대 에너지 정격(줄): 리미터가 시동 에너지를 흡수할 수 있는 능력입니다.
• 열적 정격 감소: 주변 온도는 성능에 영향을 미칩니다. 사양을 적절히 조정하세요.
• 자체 발열 온도: 일부 장치는 최대 250°C까지 도달할 수 있습니다. 간격과 단열재를 고려하세요.

응용 프로그램 예제.

NTC 서미스터는 다양한 산업 분야에서 널리 사용됩니다.

• 조명: 형광등, 할로겐등, LED램프.
• 가전제품: 모터 시동 보호 기능이 있는 주방 기기.
• 산업용 전원 공급 장치: AC-DC 컨버터, EV 충전기.
• 변압기: 초기 전류 스파이크를 억제하기 위해

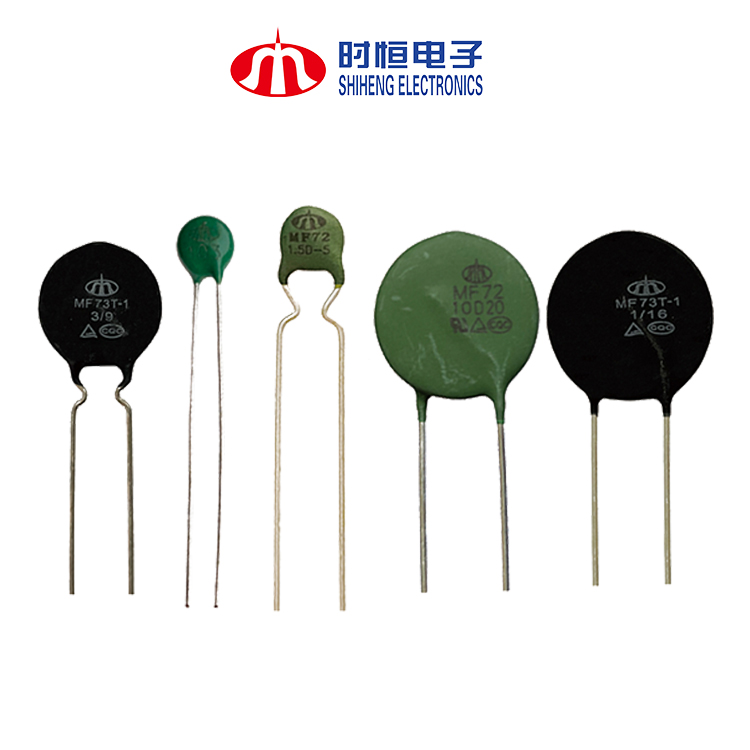

Shiheng Electronics에서는 1.5W에서 36W까지의 전력 정격과 최대 50A AC의 연속 전류 처리가 가능한 다양한 NTC 돌입 전류 제한기를 제공합니다. 이는 광범위한 응용 분야에 맞춰 제작되었습니다.

디자인에 적합한 부분을 선택하는 데 도움이 필요하신가요? 오늘 저희에게 연락하세요 데이터시트, 샘플 또는 기술 지원을 원하시면 문의하세요.
