1. 케이블 어셈블리란 무엇인가요?

A 케이블 어셈블리 장치의 여러 부분 사이에 전력이나 신호를 전달하도록 설계된 전선, 커넥터/단자, 그리고 보호 재료의 조합입니다. 전자 제품의 순환 시스템에 비유할 수 있습니다. 이것이 없으면 어떤 것도 통신하거나 전원을 공급할 수 없습니다.

케이블 어셈블리는 장치의 내부 레이아웃, 라우팅 경로, 전압/전류 요구 사항 및 환경적 요구 사항에 맞게 완벽하게 사용자 정의할 수 있습니다.

2. 케이블 조립체 선택 시 주요 고려 사항.

a. 와이어 선택.

다양한 응용 분야에서는 각기 다른 수준의 내열성, 유연성, 전압 정격 및 내구성이 요구됩니다.

• UL1007 / UL1015 – 가전제품 및 전원 공급장치에 공통입니다.
• UL2464 – 신호 및 제어 배선.
• 실리콘 와이어 - 히터와 같은 고온 장비.
• PTFE(테프론) – 극한 온도, 마모, 화학 물질 노출.
• 차폐선 - 노이즈에 민감한 산업 또는 데이터 애플리케이션.

잘못된 전선 유형을 선택하면 과도한 열, 전압 강하, 조기 노화가 발생할 수 있으며, 더 나쁜 경우 전기 고장이 발생할 수 있습니다.

b. 커넥터 및 단자 호환성.

커넥터는 장치 인터페이스와 정확히 일치해야 합니다. 그렇지 않으면 다음과 같은 위험이 있습니다.

짝짓기가 잘 안 됨. 연결이 불안정합니다. 간헐적인 신호. 단자 과열 또는 손상.

c. 보호 재료.

보호 장비는 작업 환경에 따라 선택해야 합니다.

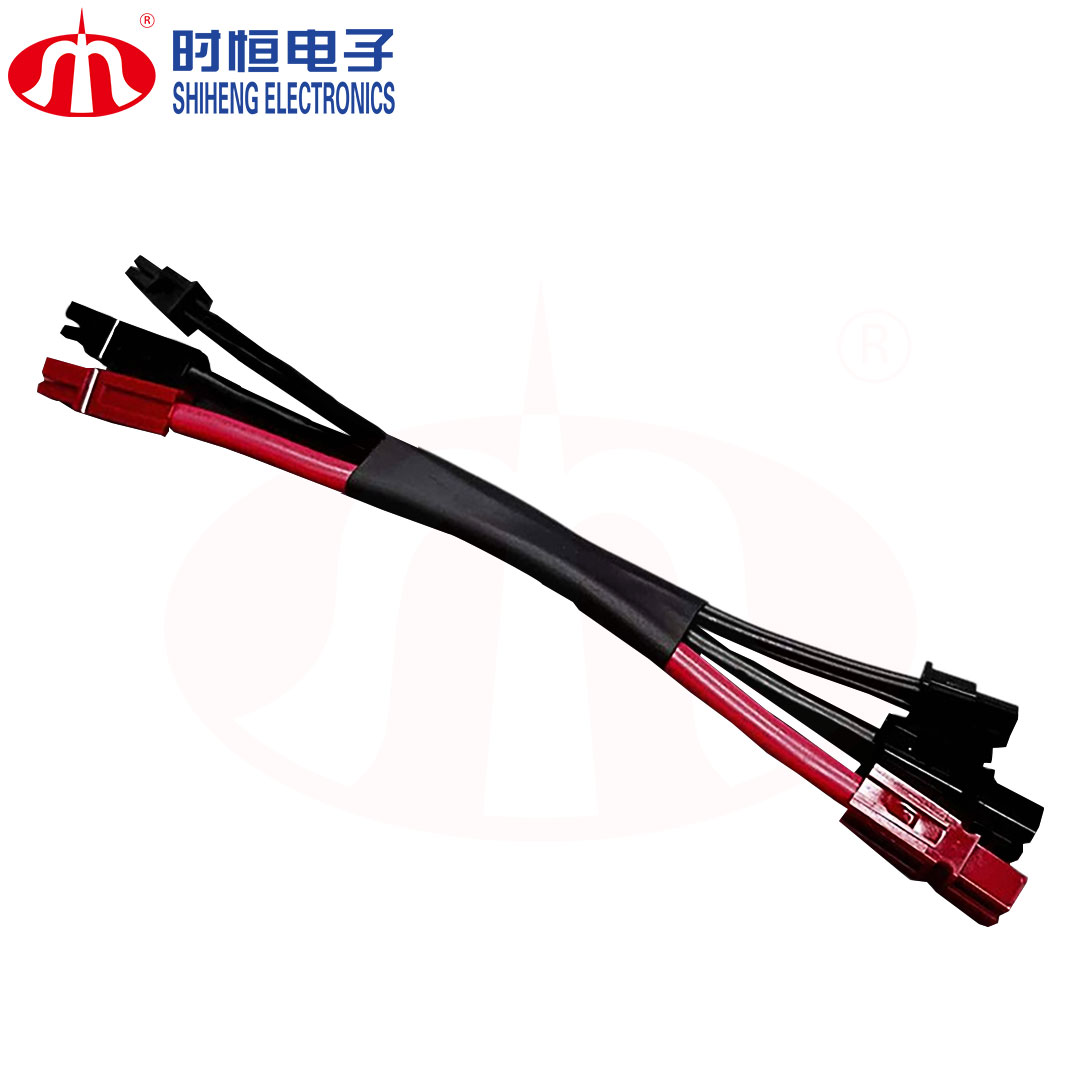

• 열수축 튜빙 / 방수 수축.

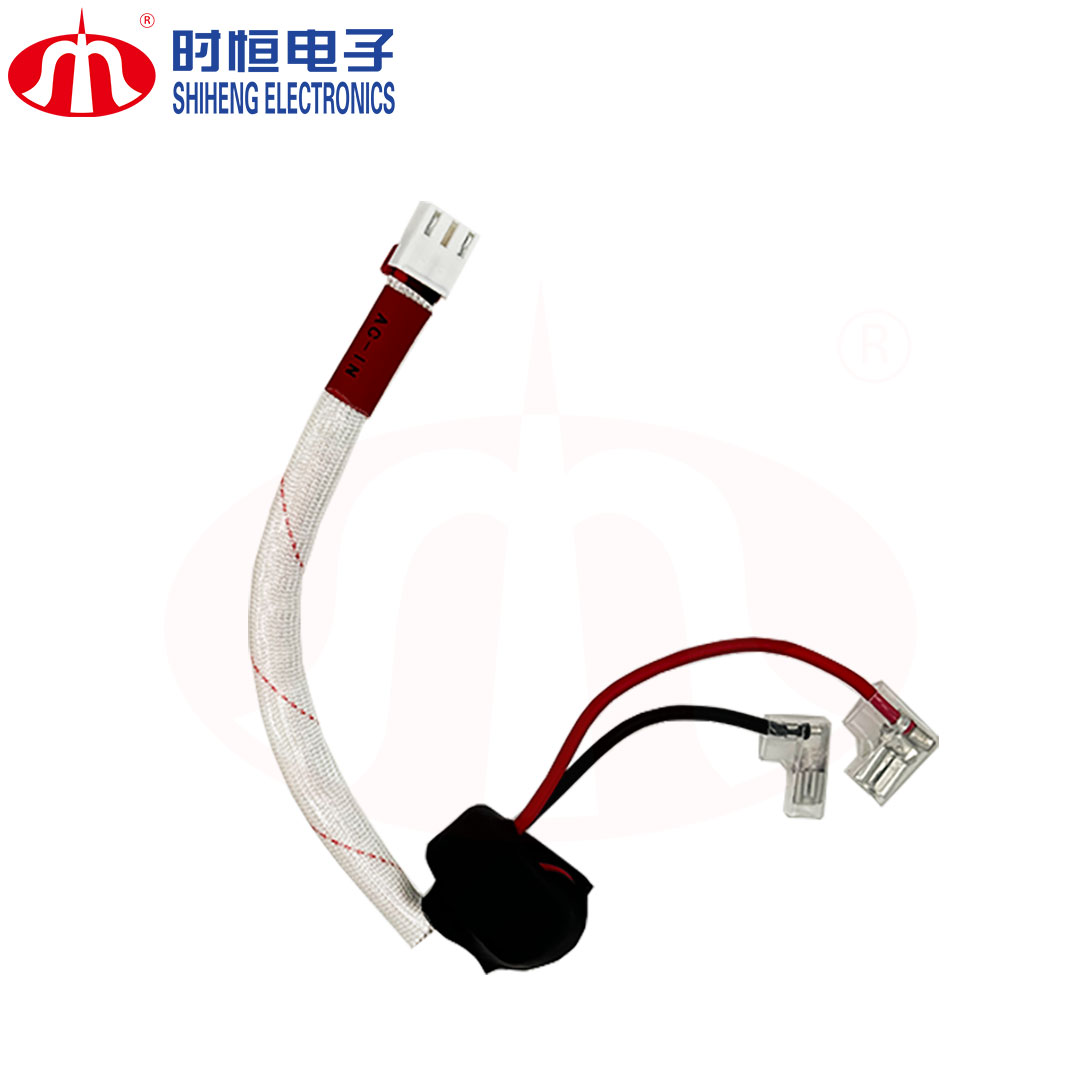

• 고온용 유리섬유 슬리브.
• 마모 방지를 위해 PVC나 짠 테이프를 사용합니다.
• 마찰 방지 및 굽힘 저항성을 위한 나일론 메시.
• 노이즈에 민감한 회로를 위한 EMI 차폐.

환경이 열악할수록 더욱 강력한 보호가 필요합니다.

d. 조립 구조 설계.

라우팅과 설치 용이성을 개선하기 위해 케이블 어셈블리는 다음과 같이 형성될 수 있습니다.

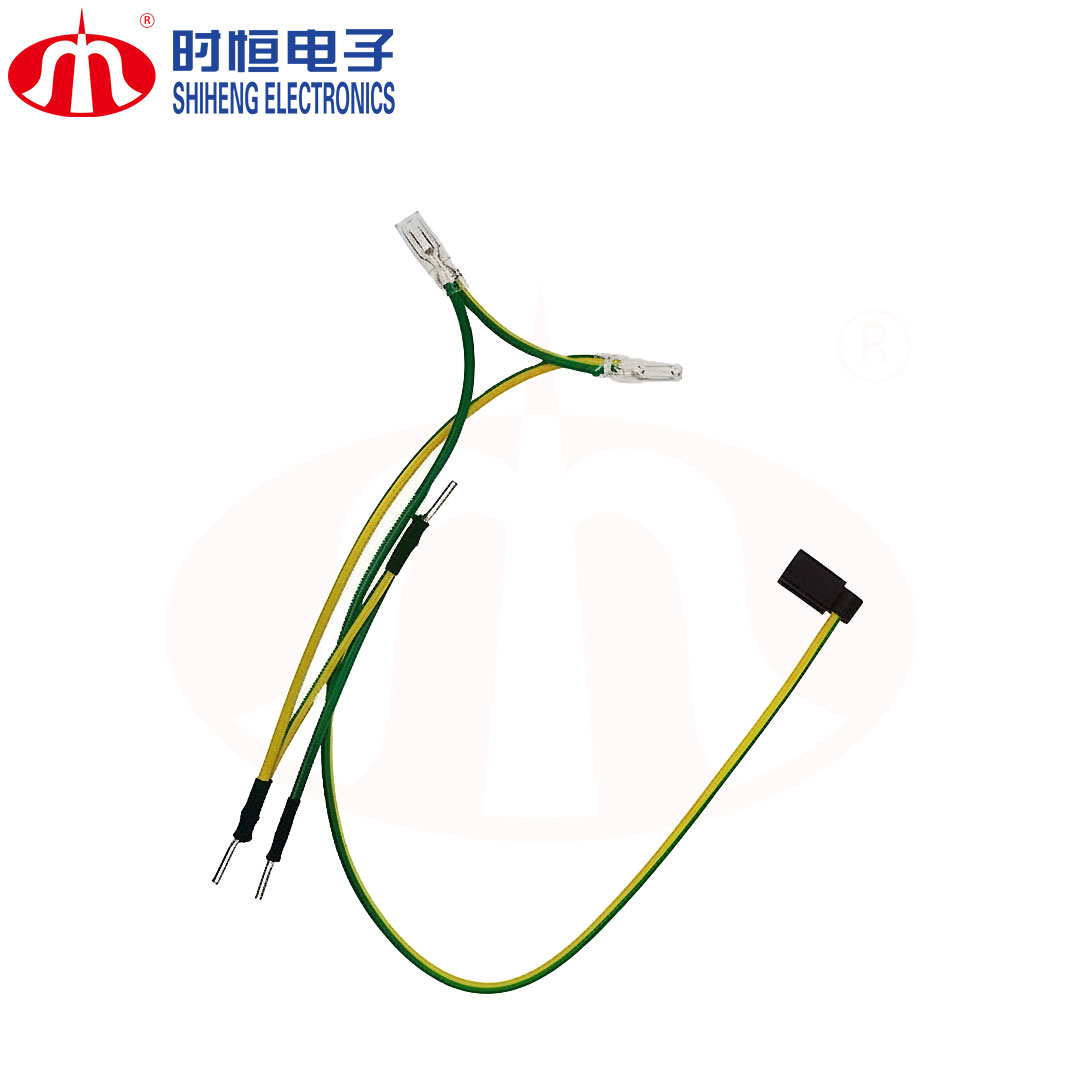

• Y/T 지점.
• 평평하거나 리본 스타일의 구조.

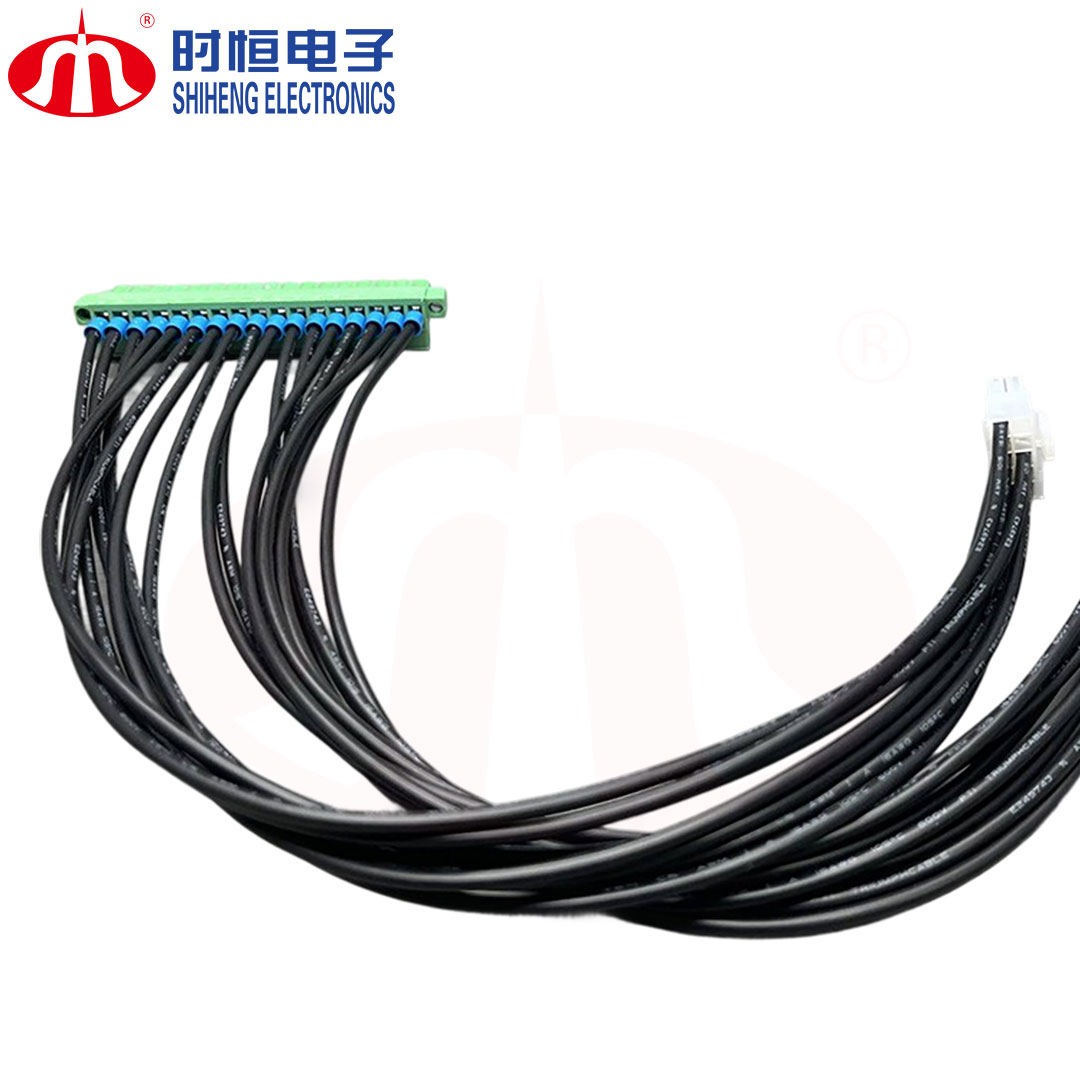

• 멀티코어 번들 하네스.
• 좁은 공간에서 방해를 피하기 위해 미리 성형된 하네스.

올바른 구조는 생산 효율성과 장기적인 신뢰성을 향상시킵니다.

e. 기능적 통합.

일부 애플리케이션에서는 케이블 어셈블리가 다음과 같은 추가 기능을 수행해야 합니다.

• 통합 NTC 서미스터 온도 모니터링을 위해.
• 퓨즈, TVS 다이오드 또는 페라이트 링을 추가합니다.
• BMS, 히터 또는 모터용 온도 프로브가 내장되어 있습니다.

기능적 요구 사항이 누락되면 나중에 비용이 많이 드는 재설계가 필요한 경우가 많습니다.

3. 피해야 할 일반적인 문제.

숙련된 엔지니어조차도 다음과 같은 함정에 빠지곤 합니다.

• 크기가 작은 전선 → 과열 및 수명 단축.
• 잘못된 커넥터 모델 → 결합이 잘 안 되거나 맞지 않음.
• 보호 부족 ​​→ 마모, 습기 침투, 전기 누출.
• 하네스 라우팅이 잘못됨 → 조립 문제 또는 기계적 간섭.
• 크림핑 불량 → 접촉이 불안정하거나 간헐적으로 고장이 발생합니다.

케이블 문제는 사소해 보일 수 있지만 대량 생산 이후에 종종 나타나기 때문에 수리 비용이 많이 듭니다.

4. 왜 Shiheng Electronics와 협력해야 합니까?

Shiheng은 수년간의 부품 제조 경험에 뒷받침된 전문적이고 신뢰할 수 있으며 완벽하게 맞춤화된 케이블 조립 솔루션을 제공합니다. 제공 서비스:

• 와이어 선택, 커넥터 매칭, 라우팅 설계, DFM 최적화를 위한 엔지니어 간 지원.
• 구조, 커넥터 브랜드, 와이어 유형 및 보호 방법 전반에 걸쳐 완벽한 맞춤화가 가능합니다.
• 엄격한 품질 보증: RoHS/REACH, UL 인증 와이어, ISO9001, 100% 기능 테스트.
• 빠른 샘플 리드타임: 프로토타입의 경우 3~7일.
• 통합 NTC 온도 감지 배터리, 모터, 히터 및 가전제품에 대한 옵션.

케이블 어셈블리는 단순히 여러 개의 전선을 묶은 것이 아니라, 제품의 안전, 성능 및 내구성에 영향을 미치는 핵심 부품입니다. 적절한 전선, 커넥터, 보호 소재 및 구조를 선택하는 방법을 이해하면 설계 위험을 줄이고 장기적인 신뢰성을 향상시킬 수 있습니다.

Shiheng에서는 귀사의 엔지니어링 팀의 확장 역할을 수행합니다.DFM 지원 제공생산에 맞춰 확장 가능한, 사전 예방적 기술적 통찰력과 신뢰할 수 있는 솔루션을 제공합니다.
