온도 측정 회로를 설계할 때 NTC 서미스터종종 간과되는 중요한 세부 사항 중 하나가 바로 필수 파트너인 풀업 및 풀다운 저항입니다. 이 두 저항은 온도에 따른 NTC의 저항 변화를 MCU 또는 ADC 모듈에 측정 가능한 전압 신호로 변환하는 전압 분배기를 형성합니다.

1. NTC에 풀업 또는 풀다운 저항이 필요한 이유는 무엇입니까?

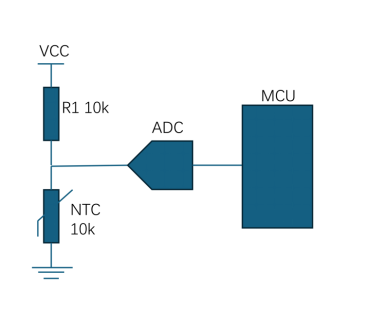

NTC 서미스터는 온도에 따라서만 저항이 변하는 아날로그 소자입니다. 그러나 디지털 회로는 전압만 읽을 수 있고 저항은 읽을 수 없습니다. 따라서 저항(풀업 또는 풀다운)을 NTC와 함께 사용하여 온도에 따라 가변 전압을 출력하는 분배 회로를 만듭니다.

기본적인 전압 분배기 공식은 다음과 같습니다.

어디:

V_밖으로 = NTC(또는 구성에 따라 고정 저항기)의 전압입니다.

V_CC= 공급 전압(예: 5V 또는 3.3V).

R_엔티씨 = 서미스터 저항(온도가 증가함에 따라 감소).

R_풀업= 풀업 또는 풀다운 저항기.

2. 풀업 vs 풀다운: 연결 방식은 다르지만 목적은 같습니다.

이러한 제품은 안정적인 전압 레벨을 보장하고, 전기적 노이즈를 억제하며, 민감한 IC를 전류 서지로부터 보호합니다.

3. 전압-온도-논리 관계 이해

나누기 공식을 사용하면:

• 낮은 온도에서:R_엔티씨 높다 → V_밖으로 증가 → MCU가 더 높은 전압(논리 HIGH)을 읽습니다.
• 고온에서:R_엔티씨 방울 → V_밖으로 감소 → MCU가 더 낮은 전압(논리 LOW)을 읽습니다.

이를 통해 MCU가 온도 임계값을 쉽게 감지하거나 ADC 입력을 통해 아날로그 온도를 지속적으로 측정할 수 있습니다.

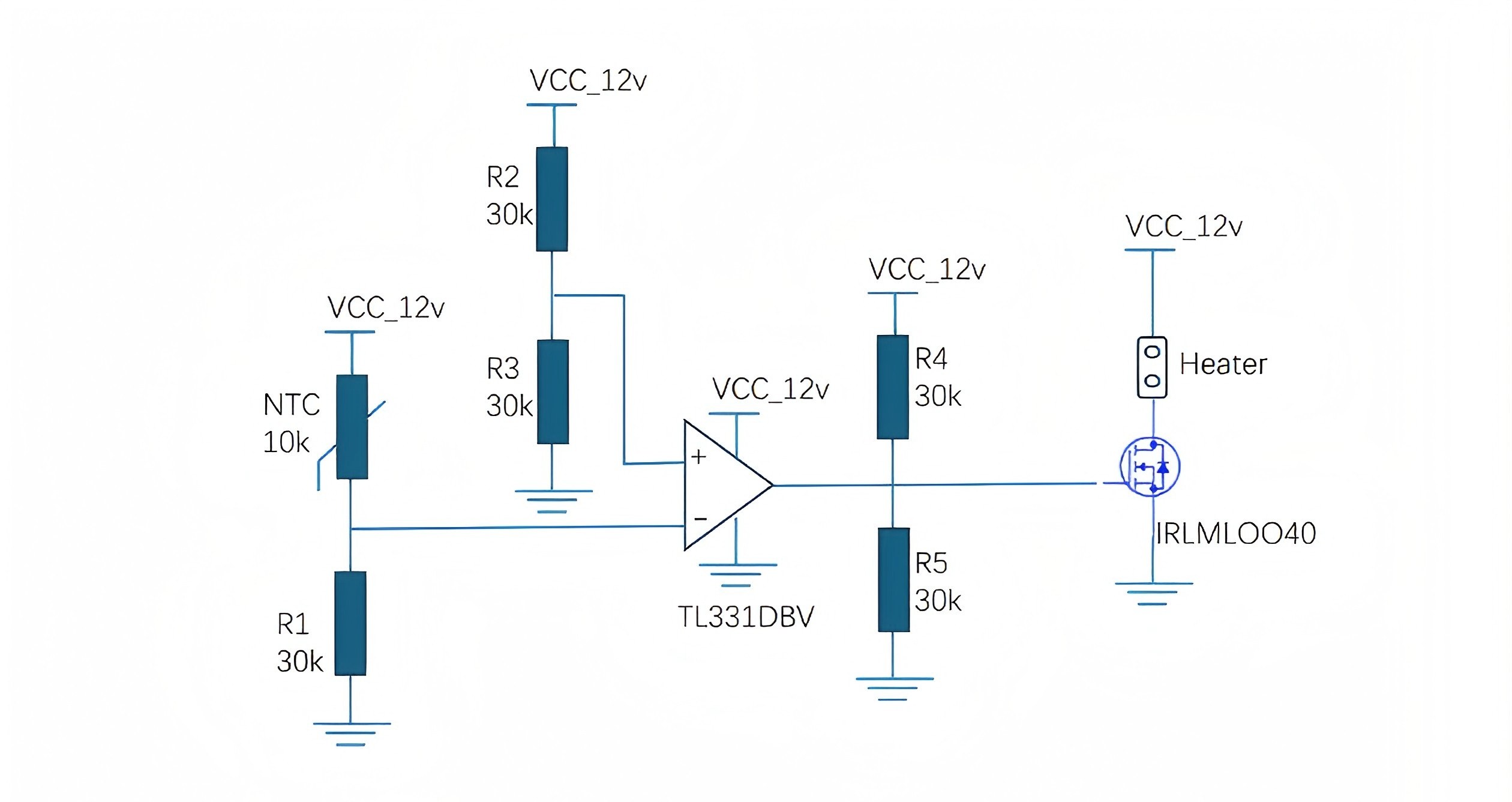

4. 비교기를 사용한 온도 스위치 예제.

간단한 열 제어(MCU 없음)의 경우 비교기 회로는 NTC 전압 레벨을 직접 해석할 수 있습니다.

• 비교기 "+" 입력 → 고정 기준 전압(예: 2V).
• 비교기 “–” 입력 → NTC 분배기 출력.

언제 Vout 참조 임계값을 넘습니다.

• 낮은 온도 (R엔티씨 높은): Vout > V_참조 → 출력 HIGH → “정상 온도”
• 고온(R엔티씨 낮은): Vout< V_참조 → 출력 LOW → “과열 경고”

장점: 저렴한 가격, 빠른 응답 속도, MCU 필요 없음 - 전원 공급 장치, 충전기 또는 산업용 모듈의 과열 보호에 이상적입니다.

5. 적절한 저항값 선택.

올바른 저항기를 선택하면 전력 소비, 감도, 노이즈 면역성 간의 균형을 보장할 수 있습니다.

6. 왜 Shiheng Electronics와 파트너십을 맺어야 합니까?

20년 이상의 제조 경험을 바탕으로 Shiheng Electronics는 다음과 같은 제품을 제공합니다.

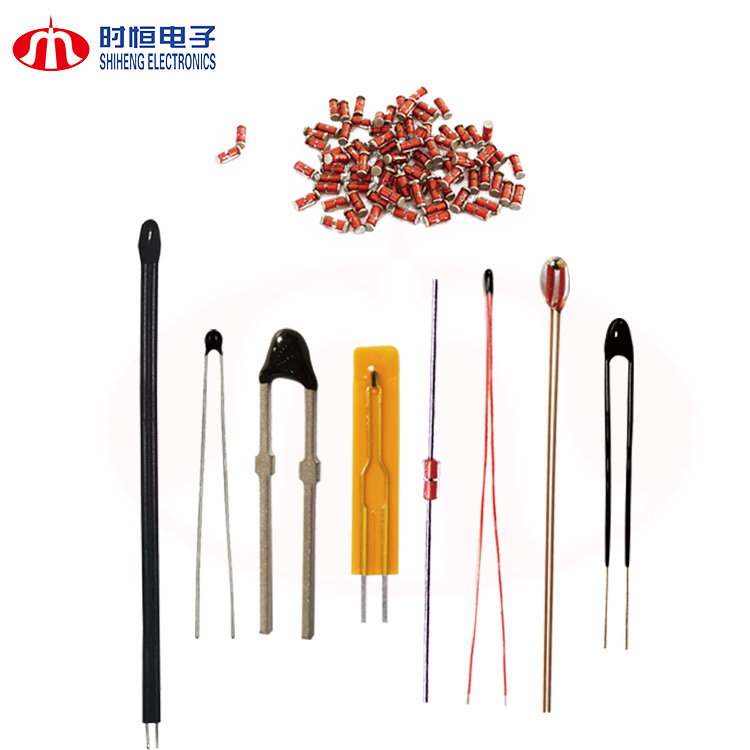

• 전체 NTC 서미스터 및 온도 센서 제품 라인.
• 높은 정밀도, 빠른 반응, 뛰어난 안정성.
• 임베디드 및 산업용으로 다양한 캡슐화 옵션이 제공됩니다.
• 전압 분배기 설계, 저항기 페어링, 회로 최적화에 대한 전문가의 지침입니다.

우리의 MF52 시리즈 서미스터 정밀 센서는 다음 분야에서 널리 사용됩니다.

• 스마트 가전제품.
• EV 및 배터리 열 시스템.
• 의료 전자 제품.
• 산업 자동화.

신뢰할 수 있는 온도 감지 회로를 설계하고 싶으신가요? Shiheng Electronics에 문의하세요 오늘 전문가의 엔지니어링 지원과 맞춤형 NTC 솔루션을 받아보세요.

웹사이트: www.ntcshiheng.com；이메일:Globalsales@shiheng.com.cn.
